REYAX RYLR993_Lite — Unboxing, analyse et prise en main (LoRaWAN, EU868)

Deux modules reçus aujourd’hui — merci à REYAX pour l’envoi. Aucun brief imposé. Avis indépendant.

Présentation et intérêt

Le RYLR993_Lite m’intéressait car il se distingue par sa simplicité d’intégration. L’ensemble des échanges s’effectue par commandes AT sur port UART : aucune pile logicielle complexe à embarquer, pas besoin de FreeRTOS ou autre environnement multitâche, pas d’échange SPI asynchrone ni d’empilement de tâches concurrentes.

On travaille en séquentiel : un buffer série, une commande, une réponse. Pas d’exigence sur la disponibilité temps réel — tant que le port UART peut être interroger, tout roule.

Ce choix architectural facilite l’intégration sur tout microcontrôleur, même très basique. Par ailleurs, le RYLR993_Lite a été dimensionné pour la sobriété énergétique, avec un mode veille qui peut réveiller le MCU sur interruption par exemple.

En bref : Le module prend en charge tout le protocole radio : on se concentre sur l’application, pas sur l’infrastructure.

Contenu recu

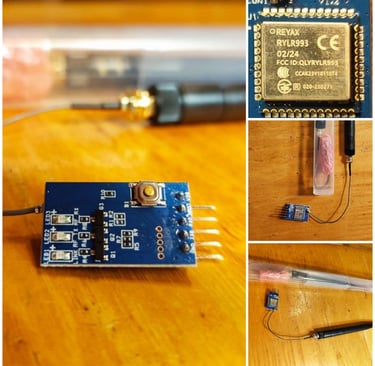

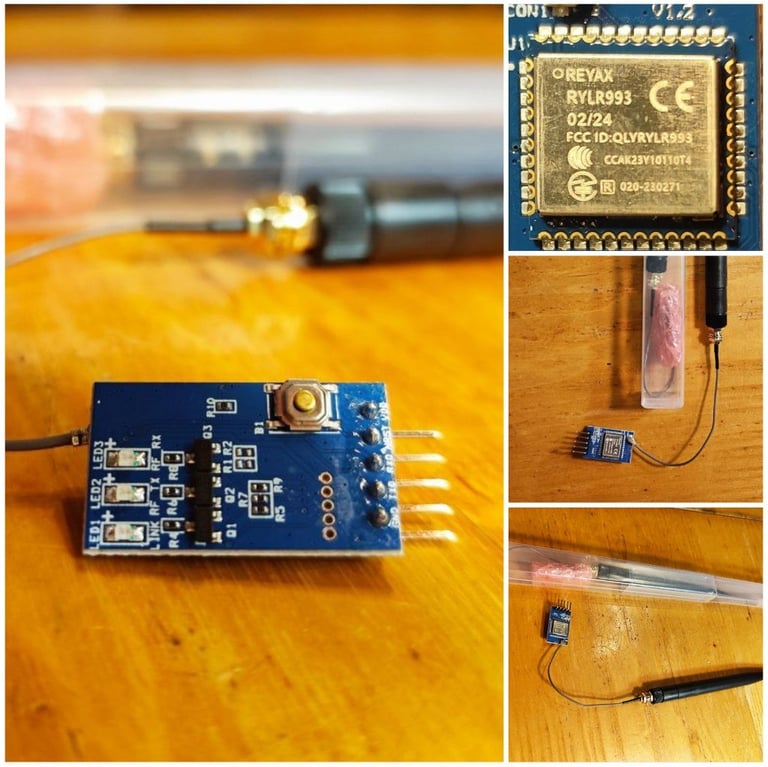

Deux modules RYLR993 Lite et deux antennes 868/915 MHz (U.FL → SMA), qui sont de très belle facture.

Le breakout board est compact et intègre des LEDs pour visualiser l'état du module et l'intégration est aisée grâce à la possibilité d’utiliser un header femelle pour relier le breadboard à son dispositif ou des câbles Dupont.

Spécifications

• Bande : 820–960 MHz (EU868, US915, AS923, etc.)
• Puissance TX : jusqu’à +22 dBm
• Sensibilité RX : −148 dBm
• Alimentation : 3,0–3,6 V (typ. 3,3 V)
• Courant TX : ~140 mA @ +22 dBm ; classe A : ~5 µA
• UART 3,3 V uniquement
• Température : −40 °C → +85 °C
• Chiffrement intégré : AES-128 CCM
• Branchement minimal : VDD, GND, RXD, TXD, NRST (tous en 3,3 V). Pas de level-shifter nécessaire avec un ESP32 ou STM32. Il suffit d’un port UART et d’une pin de reset.

Les spécifications, plans pour faciliter l’intégration et autres documents sont disponibles ici : https://reyax.com/products/RYLR993_Lite
La documentation des commandes AT est très claire, très bien rédigée et exhaustive. Ce point est particulièrement important et est à noter car ce n'est pas toujours ainsi.

LoRa et LoRa WAN

Le module peut aussi fonctionner hors LoRaWAN (point-à-point) : pratique pour des essais rapides ou de la télémesure directe, sans réseau public. C’est super pour faire des essais directs de propagation par exemple. Le mode LoRaWAN est très bien documenté et facile à régler.

Suite et remerciements

Un prototype LoRaWAN va suivre : capteurs environnementaux, microcontrôleur et publication sur réseau public. Pas forcement très original, mais je vais sans doute faire un petit démonstrateur "station météo"…

Merci à REYAX pour l’envoi des deux modules. Je suis très convaincu par ces produits, bien finis et super bien documentés.
